Блок-схеми часто використовують під час навчання учнів і студентів, які роблять перші кроки у програмуванні. Вони допомагають побачити алгоритм не як набір рядків коду, а як послідовність дій, перевірок і переходів. Проте є цікава проблема: штучний інтелект уже добре пояснює програмний код, але автоматично побудувати коректну блок-схему за цим кодом йому досі непросто.
Навіщо потрібні блок-схеми під час вивчення програмування
Коли учень уперше бачить програму мовою Python, кілька рядків коду можуть виглядати складніше, ніж вони є насправді. Наприклад, конструкція if означає перевірку умови, цикл for — багаторазове виконання певної дії, а змінна просто зберігає значення. Для учня, який вивчає програмування блок схема дозволяє представити ці операції графічно та зрозуміти логіку обчислень.
У типовій блок-схемі прямокутником позначають дію, ромбом — перевірку умови, паралелограмом — введення або виведення даних, а стрілками показують напрямок виконання алгоритму. Для початківця це досить наочна модель майбутньої програми.
Наприклад, перш ніж писати програму пошуку більшого з двох чисел, учневі можна запропонувати спочатку побудувати алгоритм: отримати два числа, порівняти їх, визначити більше та вивести результат. Після цього алгоритм перетворюється на програмний код.
Простий приклад мовою Python
Розглянемо невелику програму, яка визначає, чи є введене число парним:
number = int(input("Введіть число: "))
if number % 2 == 0:
print("Число парне")
else:
print("Число непарне")
З погляду Python тут немає нічого складного. Спочатку функція input() отримує значення від користувача. Оскільки введені дані є текстом, функція int() перетворює їх на ціле число, яке записується у змінну number.
Далі програма перевіряє умову number % 2 == 0. Оператор % знаходить залишок від ділення. Якщо після ділення числа на 2 залишок дорівнює нулю, число парне. Якщо умова хибна, виконується блок else і програма повідомляє, що число непарне.
Як цей код перетворити на блок-схему
Якщо перенести програму на блок-схему, послідовність буде такою:
- початок алгоритму;
- введення числа;
- перевірка умови «число ділиться на 2 без залишку?»;
- якщо відповідь «так» — вивести «Число парне»;
- якщо відповідь «ні» — вивести «Число непарне»;
- завершення алгоритму.

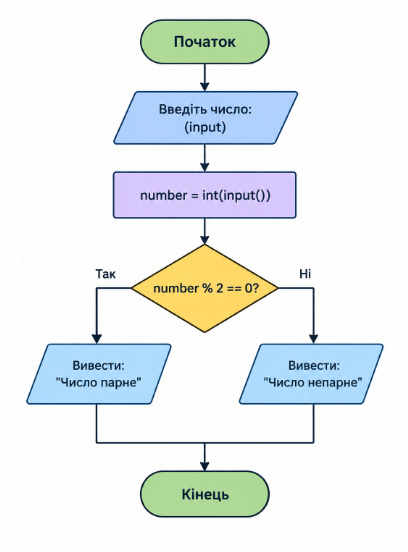

Візуально це буде нескладна блок-схема: початок → введення даних → ромб із умовою → дві гілки → виведення результату → кінець.
Саме таку схему можна вставити до матеріалу як ілюстрацію алгоритму.
Чому штучному інтелекту складно зробити правильну схему
На перший погляд завдання здається елементарним. Якщо штучний інтелект може прочитати Python-код, пояснити кожен його рядок і навіть написати аналогічну програму іншою мовою, чому б йому просто не намалювати кілька прямокутників та ромбів?
Проблема полягає в тому, що блок-схема — це не просто картинка з геометричних фігур. Спочатку потрібно правильно визначити структуру алгоритму, а вже потім відобразити її графічно.
Для простого прикладу з парним числом помилка майже непомітна. Але достатньо додати цикл, вкладену умову або кілька варіантів виходу, і завдання стає значно складнішим. Наприклад, потрібно правильно показати, куди повертається стрілка після виконання циклу, яка умова керує повторенням і що відбувається після завершення циклу.
Є й інша проблема. Генеративний ШІ чудово працює з текстом, але створення схеми вимагає точного розміщення об'єктів на площині. Навіть якщо модель правильно зрозуміла алгоритм, вона може створити графічно привабливу, але логічно неправильну схему.
Особливо часто виникають проблеми зі стрілками. На зображенні вони можуть перетинатися, вести не до того блока або просто не показувати важливий перехід. Для навчального матеріалу це критична помилка: учень запам'ятає не алгоритм, а неправильну його інтерпретацію.
Текстова відповідь і графічний алгоритм — різні завдання
Це добре демонструє різницю між поясненням програми та її візуалізацією. Коли користувач просить ШІ пояснити код, модель працює переважно з текстовою структурою. Вона визначає, які оператори використовуються, що роблять змінні та за яких умов виконуються окремі фрагменти.
Блок-схема потребує ще одного рівня формалізації. Потрібно визначити вузли алгоритму, зв'язки між ними, тип кожного вузла та напрямок переходів. По суті, перед малюванням бажано отримати проміжне представлення алгоритму — своєрідний граф.
Наприклад, конструкцію if/else можна представити як один вузол із двома вихідними ребрами. Цикл while утворює петлю. Функція може бути окремим процесом, який має точку виклику та повернення. Для вкладених конструкцій виникає вже ціла мережа залежностей.
Як розв'язати проблему
Є кілька практичних підходів. Найпростіший — використовувати ШІ не для безпосереднього створення картинки, а для побудови опису алгоритму. Наприклад, модель може сформувати список блоків та переходів, після чого спеціальний інструмент перетворить цей опис на графічну схему.
Другий варіант — генерувати блок-схему у формальному текстовому форматі. Для цього можна використовувати, наприклад, Mermaid або Graphviz. У такому випадку ШІ створює не зображення, а опис графа. Спеціальний рушій будує за ним схему. Це принципово важливо: геометрією займається алгоритм, а не генеративна модель.
Третій підхід — написати програму, яка аналізує Python-код за допомогою абстрактного синтаксичного дерева (AST). Python уже має засоби для отримання такого дерева. Програма може знайти оператори if, for, while, виклики функцій та інші конструкції, перетворити їх на вузли графа, а потім передати граф системі візуалізації.
Такий варіант набагато надійніший для навчального сервісу. Штучний інтелект можна залишити для пояснення коду, а формальний аналізатор — для визначення структури алгоритму. Кожен інструмент виконує ту роботу, для якої він підходить краще.
Ідеальний варіант — спільна робота ШІ та алгоритмічного аналізатора
Для освітньої платформи можна побудувати цілий ланцюжок: учень вводить Python-код → система аналізує AST → виділяє логічні блоки → будує граф переходів → генерує блок-схему → ШІ пояснює кожен елемент схеми. Такий онлайн конструктор блок-схем можна спробувати тут.
У такій системі генеративна модель не повинна «малювати на око». Вона може допомогти розібратися зі складними конструкціями, сформулювати підписи до блоків або пояснити учневі помилку. А правильність зв'язків між блоками забезпечує формальний алгоритм.
Саме такий підхід показує цікаву особливість сучасного штучного інтелекту. Проблема часто полягає не в тому, що модель не розуміє програмний код. Навпаки, вона може досить добре пояснити його логіку. Складність виникає під час переходу від абстрактного розуміння алгоритму до точної графічної структури, де одна неправильна стрілка вже змінює зміст усієї схеми.
Для навчання програмуванню це особливо важливо. Хороша блок-схема має не просто красиво виглядати — вона повинна точно відповідати коду. Тому автоматичне створення таких схем залишається цікавою задачею на стику програмного аналізу, візуалізації алгоритмів і генеративного штучного інтелекту.
